Планетарные мотор-редукторы

Основное назначение:

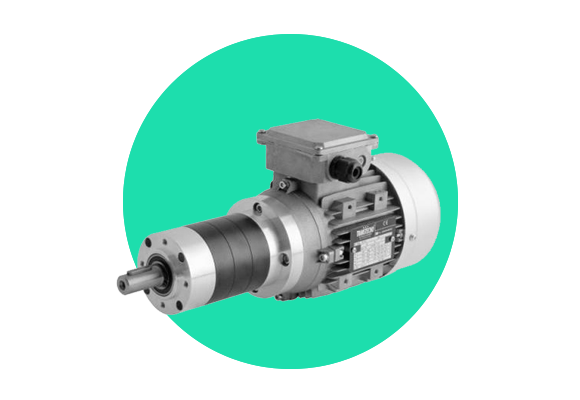

Мотор-редукторы планетарные типа ЗМП-31,5, ЗМП-40, ЗМП-50 бывают трех видов: одноступенчатые, двухступенчатые и трехступенчатые. Основное предназначение данного типа редукторов - это снижения частоты вращения и передачи крутящего момента машин и агрегатов общемашиностроительного назначения, кроме грузоподъемных механизмов.

Условия применения мотор-редукторов данного типа:

■   продолжительный режим работы мотор-редуктора, с продолжительностью работы от 8-24 ч/сут;

■   в пределах номинального крутящего момента нагрузка на редуктор может быть, как постоянная, так и переменная, а также одного направления либо реверсивная;

■   допустимая высота над уровнем моря не привышает 1000 м;

■   внешняя среда использования - неагрессивная, невзрывоопасная с максимальным содержанием непроводящей пыли в воздухе 10 мг/м3;

■   при климатическом исполнении У, категория размещения 3, допускается использование данного мотор-редуктора в помещениях, колебания температуры и влажности воздуха в которых, существенно меньше, чем на откры­том воздухе, при температуре внешней окружающей среды при эксплуатации от - 45 °С до + 40 °С, При климатическом исполнении Т (тропический климат), категория размещения 2, Допускается эксплуатация под навесом или в помещении, коле­бания температуры и влажности воздуха в которых, несущественно отличаются от колебаний на открытом воз­духе, при температуре внешней окружающей среды при эксплуатации от - 10 °С до + 45 °С.

Мотор-редуктороы комплектуются асинхронными двигателями серии 4АМ, серии АИР или серии АИ. Также для комплектации мотор-редукторов, допускается использование двигателей сельскохозяйственного исполнения 4А...СУ1 и другими специальными двигателями морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения, по согласованию с изготовителем.

Основное назначение:

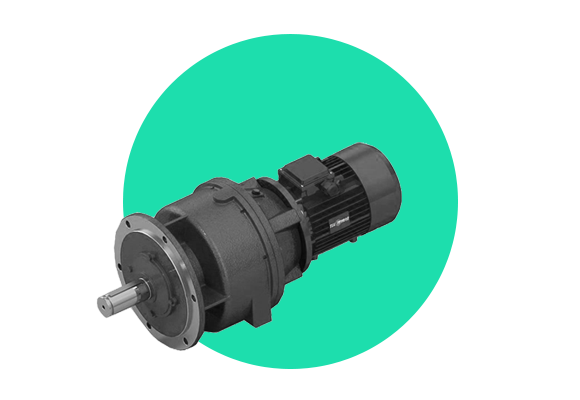

Данный вид зубчатых планетарных мотор-редукторов является модернизированным механизмом специального назначения типа МПО2М-10 и МПО2М-15, основное предназначение которого, является привод аппаратов  химической промышленности. Редукторы типа МПО2М-10 и МПО2М-15 могут работать от сети переменного тока с частотой 50 Гц и номинальными напряжениями по ГОСТ 21128-83 в режиме 81 по ГОСТ 183-74.

Условия применения мотор-редукторов данного типа:

■    в пределах допустимого крутящего момента нагрузка на редуктор может быть, как постоянная, так и переменная по величине и направлению;

■    вращение выходного вала редуктора происходит в любую сторону;

■    Чтобы исключить действие поперечных сил на выходной вал мотор-редуктора, передачу крутящего момента рекомендуется осуществлять с помощью промежуточного устройства;

■    климатическое исполнение редуктора - У и Т, категории размещения 2 и 3 по ГОСТ 15150-69 при эксплуатации на высоте над уровнем моря не превышающей 1000 м;

■    температура внешней окружающей среды при эксплуатации — от - 40 °С до + 40 °С;

■    неагрессивная окружающая среда при эксплуатации, с содержанием непроводящей пыли в воздухе до 10 мг/м3 и относитель­ной влажностью до 80 % при температуре + 20 °С - для мотор-редукторов с закрытыми обдува­емыми двигателями;

■    взрывоопасная зона эксплуатации класса В-1а, категория взрывоопасных смесей;

■    группа взрывоопасных смесей II-А, II-В по температуре самовоспламенения Т4 по ПУЭ для мотор-редукторов с взрывозащищенными двигателями.

Также по способу монтажа и положению в пространстве  мотор-редукторы типа МПО2М-10 и МПО2М-15 имеют несколько исполнений:

■    Щ - горизонтальное положение на опорных лапах;

■    Ф - горизонтальное положение на опорном фланце;

■    В - вертикальное положение на опорном фланце;

■    ВК - вертикальное положение на опорном фланце с кольцевой канавкой на выходном валу.



Планетарный мотор-редуктор — приводное оборудование, в котором для передачи и преобразования крутящего момента используется зубчатая планетарная передача.
