Коническо-цилиндрические редукторы

Двухступенчатые
Трехступенчатые

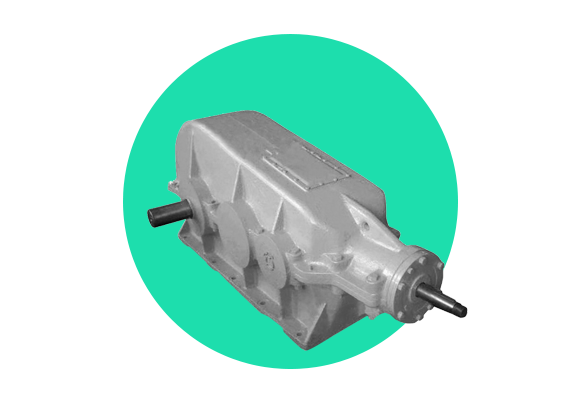

КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500 - основные типоразмеры двухступенчатых коническо-цилиндрических редукторов.

Основная техническая характеристика данного типа редукторов:

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	Редуктор КЦ1-200	Редуктор КЦ1-250	Редуктор КЦ1-300	Редуктор КЦ1-400	Редуктор КЦ1-500
Передаточные числа	6,3; 10; 14; 20; 28
Допускаемая консольная нагрузка на тихоходном валу, Н	5100	7000	12000	18000	25000
Номинальный крутящий момент на выходном валу, Н.м	520	1200	2100	5300	9000
КПД	0,94
Масса, кг	186	391	474	980	1740

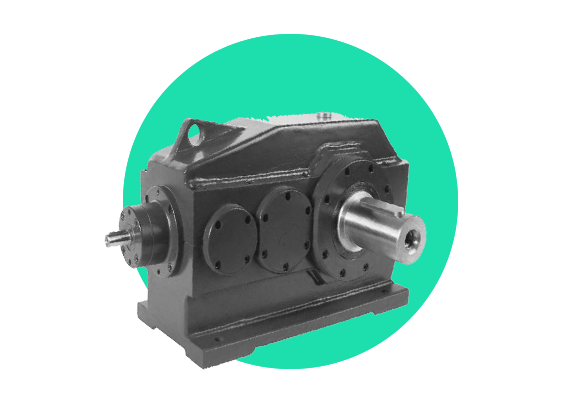

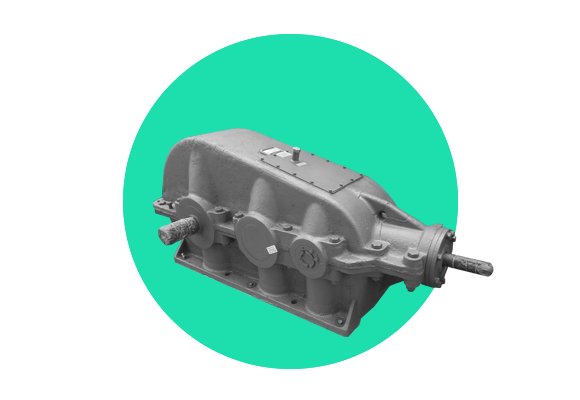

КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300 - основные типоразмеры трехступенчатых коническо-цилиндрические редукторов.

Основная техническая характеристика данного типа редукторов:

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	Редуктор КЦ2-500	Редуктор КЦ2-750	Редуктор КЦ2-1000	Редуктор КЦ2-1300
Передаточные числа	28; 45; 71; 112; 180
Допускаемая консольная нагрузка на тихоходном валу, Н	11500	15500	28000	75000
Номинальный крутящий момент на выходном валу, Н.м	2300	6750	16500	37500
КПД	0,91
Масса, кг	490	1240	2658	5100

Одним из видов приводного оборудования являются так называемые коническо-цилиндрические мотор редукторы. Главная конструктивная особенность данных агрегатов — наличие конической и цилиндрических передач. Такие приводы используются в случае, если оси входного и выходного валов пересекаются.
